    フライホイール クランク芯だし

    2013.10.15 Tuesday

    0

       バイク屋激戦区東京足立ウラウズサイクルでございます。






      ツノダさんFXS。
      フライホイールの組付け。

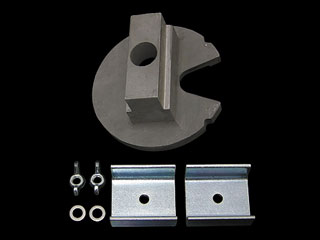

      組付けには特殊工具、治具を使用しますが・・・
      廃番になってました。一足遅かったようで・・・

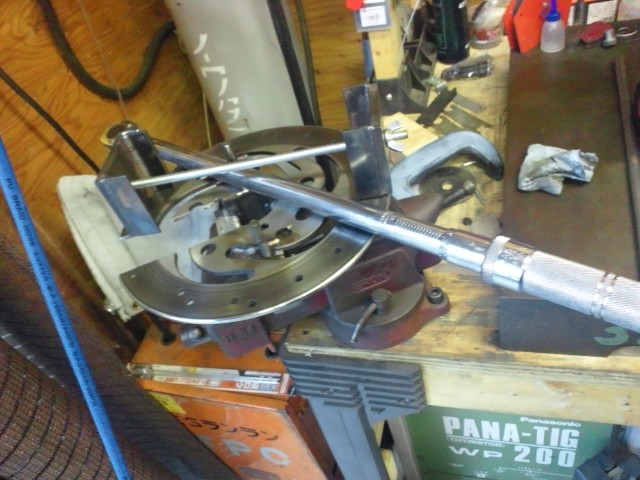

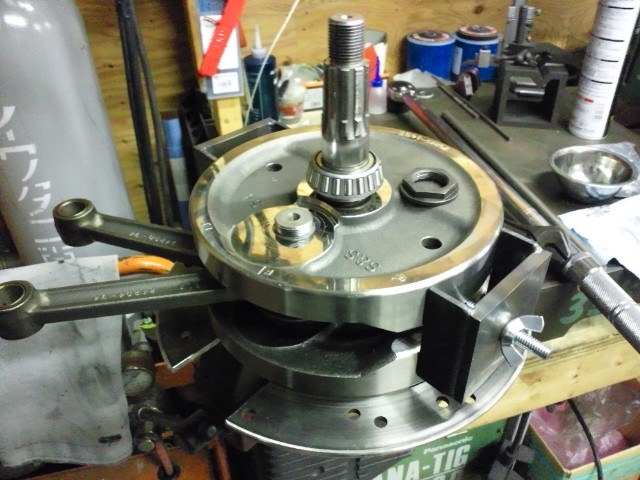

      仕方なしなので、作りました。見たくれは悪いですが、使えるはず。

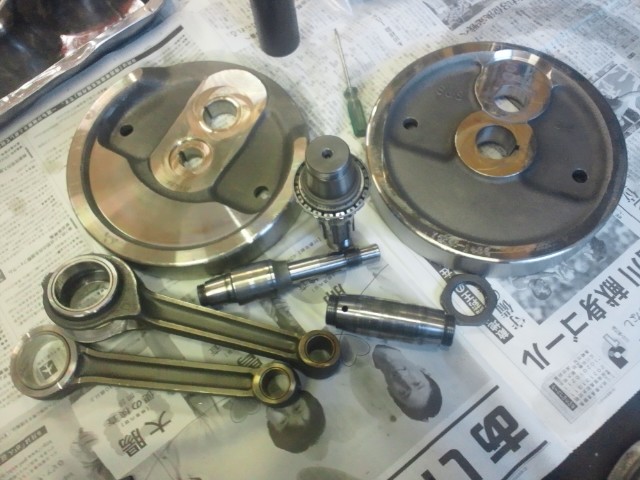

      各部洗浄、点検、計測、調整済みですので、とんとん拍子に組付けてゆきます。
      組付けよりも、準備の方が時間を費やします。

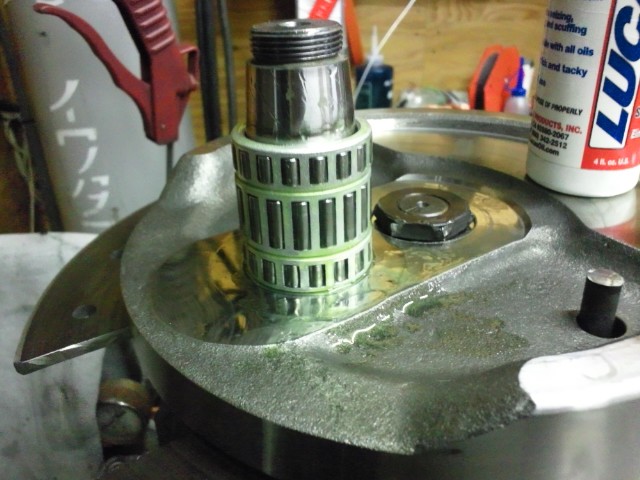

      組付け用のオイルをコッテリと塗布しながら。











      復元されてきました。フライホイール組は最後のデカナットを閉めてからが勝負です。

      治具の方は、組付けは出来たけど、使いづらいので次回までに補強&修正決定です。













      一番見せたかった芯だし風景が・・・・・ない・・・・・
      たまにバグるポンコツスマホカメラ・・・・・対策検討中です・・・

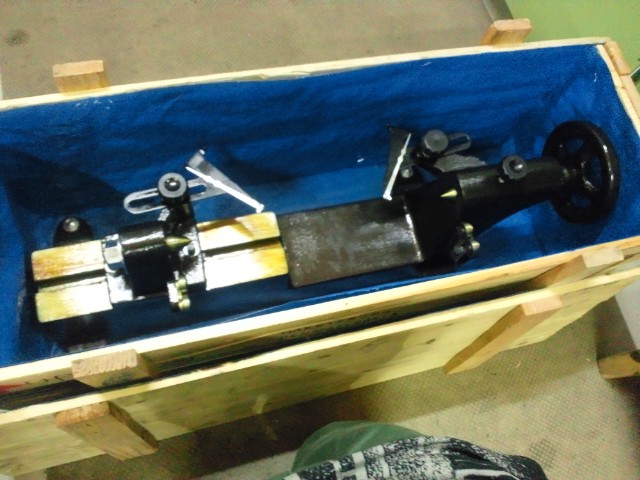

      芯出しは、専用台を使用して計測し、叩いたり、締め上げたり、広げたりして行います・・・










      しょうがないので、写真残ってるのを・・・
      カムシャフトのエンドプレイ調整。

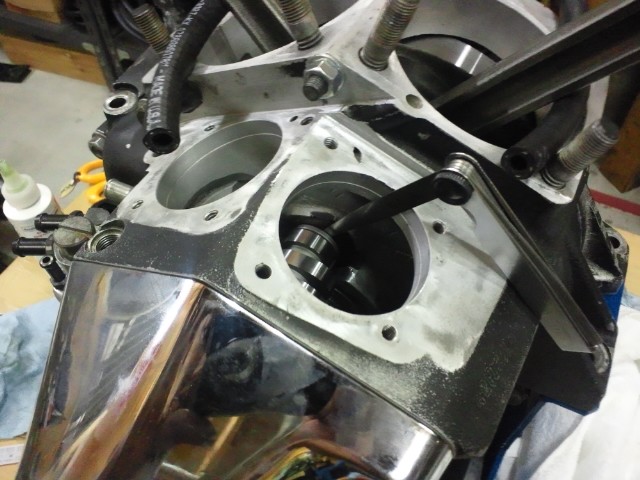

      順番がおかしいですが、特集工具を使用して、ピニオンギアナットを締付ます。
      組付けの時インパクトレンチは使いません。

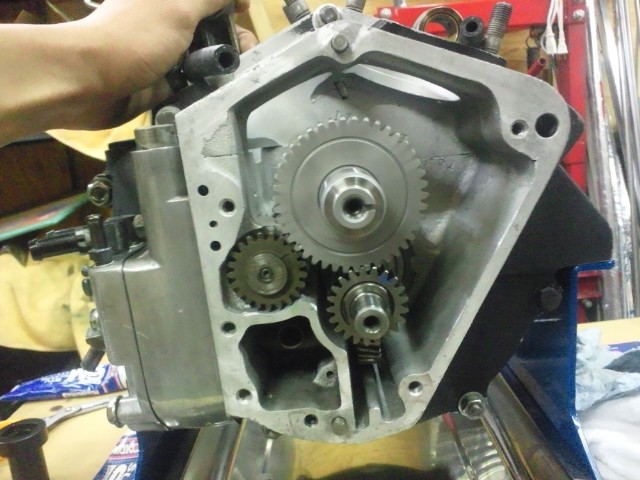

      ギアのタイミングマークを合わせまして、ブリーザーギアのスペーサーの厚みも計測、調整しまして。

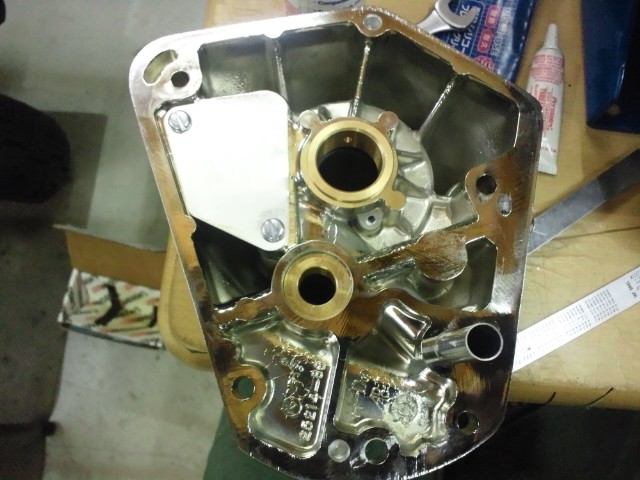

      カムカバーは、おニュー新品です★純正です☆

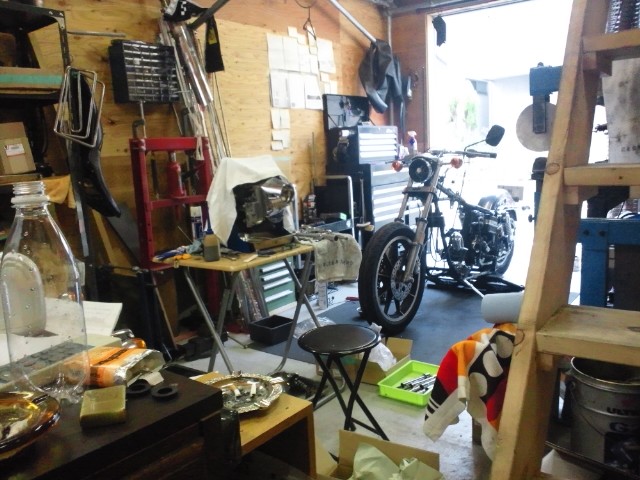

      現在車体に組付け中!今週中にエンジン始動です!




      東京都足立区urawus cycleウラウズサイクルより。
